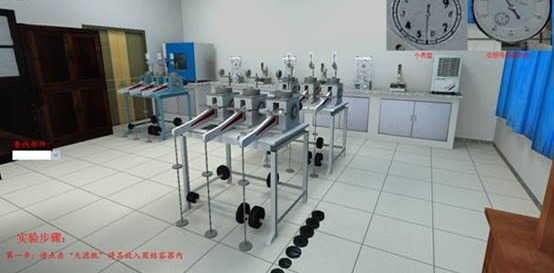

土的标准固结虚拟试验

http://202.115.134.210:801/images/Tgujie.jpg

http://202.115.128.53:8080/__local/6/42/5B/7BD747E92B54E668B7826832027_B1A8B019_A33.png

实验目的:

测定土的压缩系数http://202.115.134.210:801/images/Tgujie_clip_image002_0000.gif、压缩模量http://202.115.134.210:801/images/Tgujie_clip_image004_0000.gif、体积压缩系数http://202.115.134.210:801/images/Tgujie_clip_image006_0000.gif、压缩指数http://202.115.134.210:801/images/Tgujie_clip_image008_0000.gif、回弹指数http://202.115.134.210:801/images/Tgujie_clip_image010_0000.gif以及先期固结压力http://202.115.134.210:801/images/Tgujie_clip_image012_0000.gif,作为工程设计计算的依据。

实验仪器和设备:

1.固结容器:由环刀、护环、透水板、水槽、加压上盖组成(41)

2.环刀:内径为61.8mm79.8mm,高度为20mm。环刀应具有一定的刚度,内壁应保持较高的光洁度,宜涂一薄层硅脂或聚四氟乙烯。

3.透水板:氧化铝或不受腐蚀的金属材料制成,其渗透系数应大于试样的渗透系数。用固定式容器时,顶部透水板直径应小于环刀内径0.20.5mm。用浮环式容器时上下端透水板直径相等,均应小于环刀内径 。



http://202.115.134.210:801/images/Tgujie_clip_image002.jpg

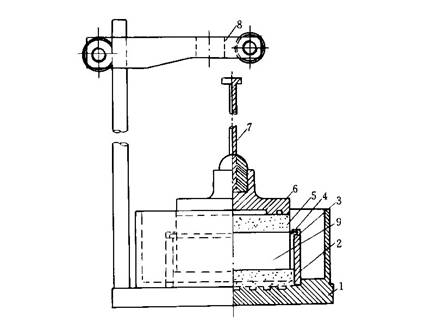

41固结仪示意图

1-水槽;2-护环;3-环刀;4-导环;5-透水板;

6-加压上盖;7-位移计导杆;8-位移计架;9-试样



4.加压设备:应能垂直地在瞬间施加各级规定的压力,且没有冲击力。

5.变形量测设备:量程10mm,最小分度值为0.01mm的百分表或准确度为全量程0.2%的位移传感器。

固结仪及加压设备应进行校准,并应作仪器变形校正曲线

实验原理介绍:

饱和土体受到外力作用后,孔隙中部分水逐渐从土体中排出,土中孔隙水压力逐渐减小,作用在土骨架上的有效应力逐渐增加,土体积随之压缩,直到变形达到稳定为止。土体这一压缩变形的全过程,称为固结。固结过程的快慢取决于土中水排出的速率,它是时间的函数。而非饱和土体在外力作用下的变形,通常是由孔隙中气体排出或压缩所引起,主要取决于有效应力的改变。

固结试验就是将天然状态下的原状土或人工制备的扰动土,制备成一定规格的土样,然后在侧限与轴向排水条件下测定土在不同荷载下的压缩变形。且试样在每级压力下的固结稳定时间为24小时。

固结试验主要用于测定饱和土的压缩系数、体积压缩系数、压缩模量和回弹指数等。

本试验方法适用于饱和粘土。当只进行压缩时,允许用于非饱和土。
